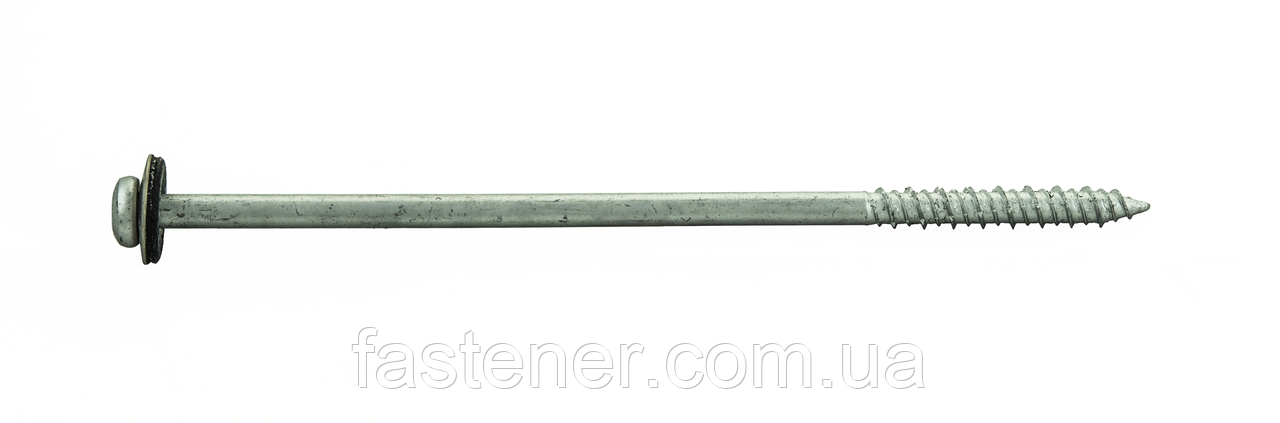

Шуруп по бетону для сэндвич-панелей 7,5х175, с шайбой EPDM, (упак-300 шт), Швеция
Предназначен для крепления сэндвич-панелей к бетонному основанию. При монтаже осуществляется предварительное сверление отверстия диаметром 6,0 мм.
Данный шуруп по бетону рекомендуется ведущими производителями сэндвич-панелей.
Имеет неоспоримое преимущество перед другими альтернативными видами крепления, таких как дюбель-гвоздь типа "спайк" (Spike) и др. а именно:
- быстрый монтаж
- повышенная долговечность крепежа за счет покрытия Corrseal и использования нержавеющей шайбы EPDM.
- высокие нагрузки на вырывание и срез (нагрузки не меньше чем в распорных анкерах)
На головке шурупа имеется маркировка SV что значит что данный крепеж произведен под торговой маркой ESSVE (Швеция), как гарантия высокого качества крепежа.
| Материал | Закаленная сталь SAE1022 |
| Покрытие | органическое Corrseal |
| Шайба | Нержавеющая сталь, d= 19 мм, вулканизированная резина EPDM |
| Класс коррозионной стойкости | C4 |
Общее описание монтажа шурупов по бетону.
 |  |  |
| 1. Просверлите отверстие (по возможности, сквозь анкеруемую деталь). Очистите просверленное отверстие от мусора, 2-3 раза подвигав в нем молотковое сверло вперед-назад. | 2. Вкрутите шуруп при помощи патрона или наконечника TX. Для достижения наилучшего результата применяйте для размеров 6,3 и 7,5 мм ударный шуруповерт, а для размеров 10,5 и 16,5 мм ― гайковерт. | 3. Монтаж завершен. |
Шуруп по бетону с шайбой
Таблица для быстрого перехода
| № арт. | Размеры dk x L мм | D мм | Диаметр сверла мм | Глубина сверления* мм | Макс. толщина сэндвич-панели* мм | Бита | Шт./упаковка |
| 910 52 82 | 7,5 х 150 | 12,5 | 6 | 45/60 | 115/100 | TX30 | 400 |
| 910 52 83 | 7,5 х 175 | 12,5 | 6 | 45/60 | 140/125 | TX30 | 300 |
| 910 52 84 | 7,5 х 200 | 12,5 | 6 | 45/60 | 165/150 | TX30 | 300 |
| 910 52 89 | 7,5 х 250 | 12,5 | 6 | 45/60 | 215/200 | TX30 | 250 |
* в случае рекомендуемой глубины монтажа в бетоне
Рекомендуемая монтажная глубина ― 35-50 мм
| Размеры мм | Монтажная глубина мм | Нагрузка на вырывание кН Бетон C20/25 | Нагрузка на вырывание кН Бетон C60/75* | Нагрузка на срез кН Бетон C20/25 | Нагрузка на срез кН Бетон C60/75* | Мин. расстояние до края Нагрузка на вырывание мм | Мин. расстояние до края Нагрузка на срез мм | Мин. взаимное расстояние мм | Момент затяжки Нм |
| 7,5 | 35 | 1,0 | 1,1 | 2,6 | 3,4 | 60 | 80 | 140 | 10 |
| 7,5 | 50 | 2,4 | 2,6 | 60 | 80 | 140 | 10 |
